說 明 書

一種礦山露天開采帶式輸送機的布置方法

技術領域

本發明涉及礦山露天開采帶式輸送機的布置方法，尤其涉及在開采的礦山上面架設索道，吊掛在索道上的帶式輸送機系統，具有向前、向后、向上、向下移動功能的帶式輸送機的布置方法。

背景技術

傳統的礦山露天開采，大部分剝離的廢石或礦物都是利用車輛運輸?shù)?。車輛行駛需要修筑道路，并且上下坡的斜度必須保證在車輛安全行駛的范圍以內。另外，在礦山開采當中，開采原礦時的廢石需要排放到開采過的凹坑中，凹坑的深度根據不同的礦山為100米～200米左右，在原礦和開采過的凹坑之間，需要留有1000米～2000米的安全緩沖距離，由車輛運輸排放廢石時，就無法直接跨越這個凹坑進行近距離排放，而需要繞行5000米～8000米左右甚至更遠的距離，才能夠?qū)㈤_采的廢石排放到開采過的凹坑內，這種運輸方式使礦山開采中的運輸成本居高不下，多輛車輛運行時也需要大量的人力成本，同時也潛在著諸多的安全隱患。另外，多輛運輸車輛的尾氣排放、行駛當中造成的揚塵和噪音，會對環境造成多重污染。因此，礦山露天開采中亟需一種帶式輸送機的布置方法，實現礦山開采中廢石最短距離的輸送運輸，達到運輸效率高，省人工，能耗低，安全可靠，無尾氣排放，無噪音和無揚塵，運輸成本下降5～10倍的目的。

發明內容

本發明提供一種礦山露天開采帶式輸送機的布置方法，在開采區的礦山頂面架設索道，索道從礦山頂面直接跨越開采過的100米～200米深坑，將帶式輸送機系統吊掛在寬度1000米～2000米安全緩沖距離上面的索道上，使帶式輸送機系統具有向前、向后、向上、向下移動的功能，很方便的將地平面以上100米左右和地平面以下100米左右原礦開采中的廢石，通過帶式輸送機系統，以最短的輸送運輸距離，排放到開采過的100米～200米的凹坑中。

本發明的有益效果是：將傳統礦山露天開采中采用車輛運輸剝離廢石排放的方法，改變成為帶式輸送機系統的輸送運輸排放。運輸距離能夠縮短5～8倍，運輸成本降低5～10倍，減少大量的人力成本，避免大量的燃油耗費和尾氣排放、揚塵和噪音的環境污染，以及開采中多輛車輛運輸潛在的事故隱患，安全可靠性和生產效率大幅度提高。

本發明的技術方案為：一種礦山露天開采帶式輸送機的布置方法，在開采的礦山頂面架設索道，索道直接跨越整個礦山的開采區，索道上連接軌道，軌道上設置多個輥輪組，輥輪組全部連接在一起，每個輥輪組下面設置有吊環，起重葫蘆掛在吊環上，吊環上同時還掛有鎖緊保險機構，帶式輸送機系統與起重葫蘆鏈條和鎖緊保險機構連接，這樣，帶式輸送機系統就被懸空吊掛在開采過的100米～200米深坑、寬度1000米～2000米的安全緩沖距離的上面。

在索道前后兩端的盡頭處設置固定牽引設備，牽引設備上的牽引繩索分別連接固定在帶式輸送機系統的前端和后端。啟動前端的牽引設備，帶式輸送機系統在牽引繩索的拖拽下即會整體向前移動；啟動后端的牽引設備，帶式輸送機系統在牽引繩索的拖拽下就會整體向后移動。帶式輸送機系統能夠向前和向后移動的功能，極大地方便在一個開采點上不同距離原礦開采時廢石的裝載點和排放地方的調整。

同時操作多個起重葫蘆可以使帶式輸送機系統隨著開采臺段的高度變化，整體向上或向下移動，帶式輸送機系統整體向上或向下移動的好處是，盡可能避免礦山開采中帶式輸送機系統的大角度上運或下運，帶式輸送機系統在水平狀態下輸送運行，安全可靠性和節能降耗的效果將會大幅度提高。

根據廢石排放的需要，分別操作起重葫蘆，可以使帶式輸送機系統的任意一端向上或向下傾斜。

帶式輸送機系統根據需要可以做成多個鉸接結構，分別對起重葫蘆進行操作，可以使帶式輸送機系統變成向上或向下的曲線形狀，曲線形狀可以儲藏部分長度的帶式輸送機。受料點的一端可以向上或向下傾斜，方便不同高度臺段原礦開采時的廢石裝載。

索道與帶式輸送機系統之間的連接除了起重葫蘆鏈條外，還有鎖緊保險機構。起重葫蘆對帶式輸送機系統的向上或向下移動，是在帶式輸送機系統停機狀態、空載時完成的，當起重葫蘆完成帶式輸送機系統的向上或向下移動后，即利用鎖緊保險機構將帶式輸送機系統鎖緊，將起重葫蘆鏈條調整至不受力狀態，再啟動帶式輸送機系統開始輸送運行工作。

索道中間設置支撐塔，索道吊掛在支撐塔上，支撐塔頂部設置多個斜拉索對索道進行拉緊加強。

帶式輸送機系統是隨著礦山原礦開采的延伸而沿著索道向前移動的。支撐塔設置2個，架設一個，備用一個，輪流架設。當一個臺段的原礦開采超過一定距離，或廢石排放接近深坑中架設的支撐塔后，就需要架設第二個支撐塔。第二個支撐塔架設好以后，將第一個支撐塔拆除備用。

帶式輸送機系統兩端的兩側向兩個方向設置拉繩，可以防止大風天氣時帶式輸送機系統的大幅度擺動，還可以拉動拉繩強制排料端向一個方向擺動，以適應更大范圍的廢石排放；或者強制受料端向一個方向擺動，以更方便開采中帶式輸送機系統的受料。

在礦山開采中，需要預留安全坡度，廢石排放后也會自然形成一個斜坡，這樣，在礦山的頂部開采和底部開采時需要的帶式輸送機系統的長度相差就會很大。因此，帶式輸送機系統的廢石排放端和受料點端，都做成可伸縮結構，端頭也通過輥輪組吊掛在與索道連接的軌道上，這樣可以增加伸出來的帶式輸送機強度，當?shù)V山處于底面開采時，帶式輸送機系統的兩端可以縮進去，減短到合適的長度；當?shù)V山處于頂面開采時，帶式輸送機系統的兩端都可以伸出來，增加到合適的長度，以利于頂面和底面礦山開采中廢石的裝載和排放。

為了避免帶式輸送機系統局部重量過大，以及減小輸送帶的張力，帶式輸送機系統中配置的托輥是內置電動機的電動托輥。電動托輥可以實現帶式輸送機系統的頭部驅動采用簡單的電動滾筒甚至不需要驅動力，而且輸送帶的張力也可以大幅度減小，當帶式輸送機下運時，還可以切斷部分電動托輥的電源，最大限度實現節能降耗的顯著效果；當帶式輸送機系統大傾角上運時，又可以全部啟動電動托輥，滿足大負荷輸送運輸?shù)男枰?span lang="EN-US">

上述的帶式輸送機布置方法也可以用于開采礦物的輸送運輸。

一種礦山露天開采帶式輸送機的布置方法，包括索道，軌道，輥輪組，輥輪組吊環，起重葫蘆，鎖緊機構，帶式輸送機系統，牽引設備和牽引繩索，帶式輸送機兩側拉繩，支撐塔，斜拉索，其特征在于：

將索道架設在露天開采礦山的頂面，索道下面連接軌道，軌道上設置輥輪組，輥輪組設置有輥輪組吊環，起重葫蘆和鎖緊機構吊掛在吊環上，帶式輸送機系統與起重葫蘆鏈條和鎖緊機構連接，吊掛在索道上，在固定索道的兩端設置牽引設備，牽引設備的牽引繩索分別連接在帶式輸送機系統的前端和后端，支撐塔架設在露天開采礦山預留的安全寬度1000米～2000米、深度100米左右的深坑中，利用斜拉索對索道進行加強，帶式輸送機系統通過操作起重葫蘆即可向上或向下移動，通過操作前端或后端的牽引設備，牽引設備的牽引繩索即可拖拽帶式輸送機系統向前端或向后端移動，帶式輸送機系統向上、向下、向前、向后的移動功能，適應不同高度臺段原礦廢石的剝離開采和排放，這種布置方法不僅使礦山露天開采的廢石實現最小距離的運輸排放，還最大限度地避免了帶式輸送機系統向上或向下的大傾角輸送運輸。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述帶式輸送機的排料端和受料點端均為可伸縮結構的帶式輸送機。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述帶式輸送機的受料點端為有鉸接結構的帶式輸送機。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述帶式輸送機系統的排料端和受料點端兩側連接固定有拉繩。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述吊掛帶式輸送機系統的輥輪組和起重葫蘆是多個。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：分別操作起重葫蘆，帶式輸送機系統的受料點端或排料端可以變成向上或向下的傾斜形狀。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述的帶式輸送機系統中有多個鉸接結構，分別操作起重葫蘆，帶式輸送機系統可以變成向上或向下的曲線形狀。

優選的，一種礦山露天開采帶式輸送機的布置方法，其特征在于：所述的帶式輸送機系統中配置的托輥是內置電動機的電動托輥。

上述的礦山露天開采帶式輸送機的布置方法，改變了傳統礦山露天開采利用車輛運輸廢石的方法，縮短5～8倍運輸距離，大幅度降低運輸成本，節省大量的人力物力，減少尾氣排放，揚塵和噪音污染，生產的安全可靠性、經濟效益和社會效益得到顯著提高。

附圖說明

通過閱讀參照以下附圖所作的對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

圖1是本發明提供的一種礦山露天開采帶式輸送機的布置方法具體實施方式主視結構示意圖；

圖2是圖1的俯視示意圖；

圖3是圖1的側視示意圖；

圖4是本發明提供的一種礦山露天開采帶式輸送機的布置方法具體實施方式的又一種主視結構示意圖；

圖5是本發明提供的一種礦山露天開采帶式輸送機的布置方法具體實施方式的又一種主視結構示意圖；

圖6是本發明提供的一種礦山露天開采帶式輸送機的布置方法具體實施方式的又一種主視結構示意圖；

附圖中相同或相似的附圖標記代表相同或相似的部件。

附圖標記如以下表格中所示：

具體實施方式

下文的公開提供了許多不同的實施例或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設置進行描述。此外，本發明可以在不同例子中重復參考數字和/或字母。這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施例和/或設置之間的關系。應當注意，在附圖中所圖示的部件不一定按比例繪制。本發明省略了對公知組件和處理技術及工藝的描述以避免不必要地限制本發明。

參看圖1、圖2、圖3、圖4、圖5、圖6，本發明提供的礦山露天開采帶式輸送機的布置方法中包括：索道1，軌道2，輥輪組3，輥輪組吊環4，起重葫蘆鏈條5，帶式輸送機系統6，支撐塔7，斜拉索8，原礦開采臺段9，廢石排放處10，牽引繩索11，鉸接結構12，帶式輸送機兩側拉繩13，礦坑底面14。

將索道1架設在露天開采礦山全部采區的頂面，索道下面連接軌道2，軌道2上設置輥輪組3，輥輪組3下面設置輥輪組吊環4，起重葫蘆和鎖緊保險機構吊掛在輥輪組吊環4上，起重葫蘆鏈條5連接帶式輸送機系統6，鎖緊保險機構同時也與帶式輸送機系統6連接。這樣，帶式輸送機系統就被吊掛在1000米～2000米預留安全開采距離的深坑中間。受料點可伸到原礦開采臺段9受料，卸料點伸到廢石排放處10，啟動帶式輸送機，即可將礦山開采中的廢石由最近距離輸送運輸?shù)綇U石排放處10。

如圖1所示，帶式輸送機系統中有鉸接結構12,受料點處也通過起重葫蘆吊掛在與索道連接的軌道上，操作起重葫蘆，受料點處即可向上或向下傾斜，方便原礦開采廢石的裝載受料。

圖2中所示的帶式輸送機兩側拉索13，既可以減小帶式輸送機系統在大風天氣中兩側擺動的幅度，還可以強制拉動一側的帶式輸送機拉索13，有意使帶式輸送機系統偏向一側，以方便受料和廢石排放的調整。

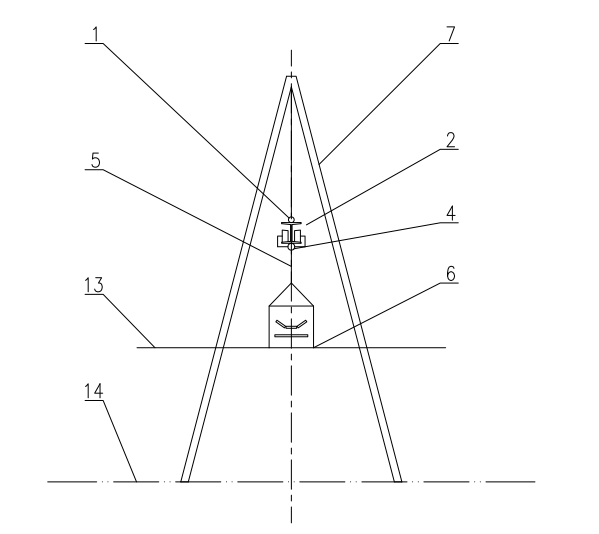

如圖3所示，在礦坑底面14上設置支撐塔7，并且通過斜拉索8對索道2進行拉緊加強，使索道2盡可能處于平行狀態，輥輪組3即可很方便地帶動帶式輸送機系統在軌道2上向前或向后移動，以滿足礦山原礦開采的推進和廢石排放的動態調整。

對于開采深度為100米～200米的礦山，利用同時操作多個起重葫蘆，在起重葫蘆鏈條5的作用下，帶式輸送機系統即能夠向上或向下移動，可以實現原礦開采中不同臺段的廢石基本上都在水平輸送運輸中被排放出去，安全可靠性和節能降耗效果大幅度提高。

圖4中吊掛的帶式輸送機系統6,排料端和受料點兩端都是可伸縮結構。這種結構可使帶式輸送機系統伸出來或縮進去，實現較大長度范圍的調整，以滿足礦山露天開采時頂面需要較長的帶式輸送機，底面又需要較短的帶式輸送機的需求，節省時間，提高生產效率。

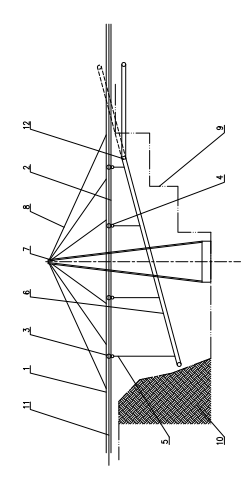

從圖5可以看出，吊掛的帶式輸送機系統是排料端向下大傾斜狀態，也可以調整為受料點端是向下大傾斜狀態。通過操作部分起重葫蘆即可達到這種效果，在特殊的礦山開采階段中，這種狀態可為礦山開采提供極大地方便。

圖6中吊掛的帶式輸送機系統，中間有多個鉸接結構，通過操作部分起重葫蘆，即可將帶式輸送機系統變?yōu)榍€形狀。曲線形狀也可以儲存一定長度的帶式輸送機，方便礦山開采時帶式輸送機系統的長短調整。

綜上所述，礦山露天開采帶式輸送機的布置方法實現了礦山露天開采中廢石的最近距離排放，運輸成本降低5～10倍，并且滿足了礦山露天開采中各種動態調整的需要，安全可靠，節能高效，低碳環保的經濟效益和社會效益顯著。

上述帶式輸送機的布置方法也可以用于所開采礦物的輸送運輸。

雖然關于示例實施例及其優點已經詳細說明，應當理解在不脫離本發明的精神和所附權利要求限定的保護范圍的情況下，可以對這些實施例進行各種變化、替換和修改。對于其他例子，本領域的普通技術人員應當容易理解在保持本發明保護范圍內的同時，工藝步驟的次序可以變化。

此外，本發明的應用范圍不局限于說明書中描述的特定實施例的工藝、機構、制造、組成、手段、方法及步驟。從本發明的公開內容，作為本領域的普通技術人員將容易地理解，對于目前已存在或者以后即將開發出的工藝、機構、制造、組成、手段、方法或步驟，其中它們執行與本發明描述的對應實施例大體相同的功能或者獲得大體相同的結果，依照本發明可以對它們進行應用。因此，本發明所附權利要求旨在將這些工藝、機構、制造、組成、手段、方法或步驟包含在其保護范圍內。
